協立工業株式会社
昭和19年の設立以来、産業用繊維製品の製造・販売を一貫して手がけてきた協立工業株式会社。ここでは、膜構造建築の設計・施工にも詳しい協立工業株式会社の膜天井の特徴や、施工事例についての情報をご紹介します。
協立工業株式会社の
おすすめポイント
安全性を保てる、
軽くてやわらかな膜天井
協立工業株式会社の膜天井素材は、その軽さが最大の魅力。膜天井の設置には金具を使用しますが、協立工業では専用のものを用いるため、天井面構成部材の質量が2kg/m²以下に収まるのが特徴です。また、薄くて軽い素材でありながら強度も高く、柔軟性もあるので地震発生時の揺れを吸収して安全性を確保。落下物を受けとめ、災害時の天井落下被害を最小限にできるのもメリットです。
空間を明るく保ち、湿度にも強い
膜天井素材には反射性能があるため、照明や窓から入ってきた光などを反射・拡散し、室内空間を明るく保つことができます。また、吸音性にも優れているため、エントランスホール・音楽ホール・体育館といった、吸音性能が必要な場所にも向いています。さらに、湿気に強いのも膜天井の特徴のひとつ。屋外使用している素材を用いることで気密性をアップさせられるため、湿気による素材の劣化といったトラブルを防ぐこともできます。
状況に合わせて選べる多様な工法
協立工業株式会社では、膜天井の施工にテンションタイプ・懸垂タイプ・パネルタイプの3タイプの工法、形状については平面・切妻・寄棟・円弧の4タイプを用意。フラットに張ることでパネル面として見せたり、張力をかけず懸垂させることで膜ならではのデザインを実現したりするなど、ニーズに合わせて工法を選ぶことができます。また、既存天井を撤去できないケースにおいては、フェイルセーフ機能を持つ膜天井を使用するといった選択肢もあります。
膜天井には、天井の耐震化ができる「膜天井」と、照明効果を上げて空間をデザインする「光膜天井」の2種類があるのをご存知でしょうか？
本サイトでは、膜天井/光膜天井を提供している18社を調査（2022年3月時点）。その中から、それぞれにオススメの製品を紹介しています。ぜひそちらも併せてご覧ください。
協立工業株式会社の施工事例
天井材の脱落対策として膜天井を設置
（https://kyoritsukogyo.co.jp/construction/tension/momoyamagakuingymroom/）
桃山学院昭和町キャンパスの体育室に、天井脱落対策として膜天井を設置した事例です。主要構造部に膜天井下地を緊結、天井面構成部分の重量は1.6kg/m²となるため、特定天井に該当しない安全性の高い天井となりました。
明るく開放感のあるチャペルを実現
（https://kyoritsukogyo.co.jp/construction/tension/momoyamagakuinchapel/）
桃山学院和泉キャンパスのチャペルの天井を、膜天井で改修。もともとは12mmのプラスターボードが使用されていましたが、膜天井改修後は天井面構成部材の重量が1.0kg/m²以下に。光を取り込み反射させることで、空間も明るくなりました。

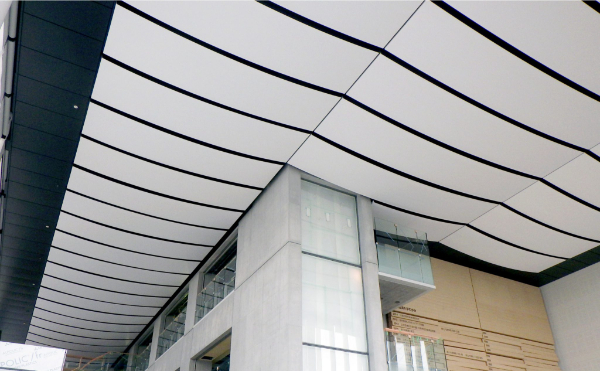

しなやかな曲線美を描くオーダーメイド天井
（https://kyoritsukogyo.co.jp/construction/suspendedcurve/ryutsukeizaiuniversity/）
| 使用製品 | プリクトマ膜材 |
|---|---|
| 天井面積 | 340㎡（膜表面積） |
| 工期 | 記載なし |
| 天井の高さ | 記載なし |
学校法人日通学園が運営する流通経済大学龍ヶ崎キャンパスの野球場施設に設置された、懸垂曲線タイプの膜天井です。幅1.5～2m・長さ6～8mの膜材を38枚連続的に設置することで天井面を構成しており、短辺のみを固定し長辺は固定しない設計により、しなやかな曲線を描く天井を実現しています。金物には当施設専用の特別品が用いられるなど、施設ごとの用途にあわせたオーダーメイド性の高い施工が行われています。

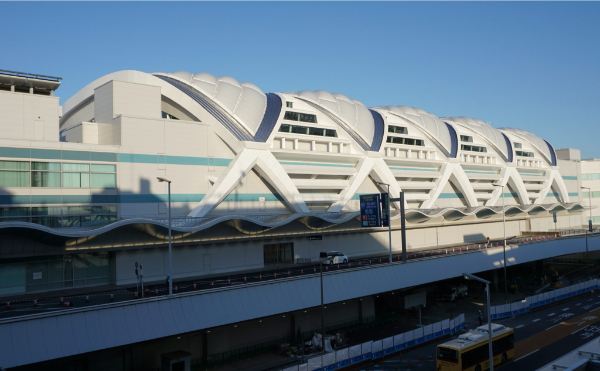

先進技術で安全性を高めた大規模膜天井
（https://kyoritsukogyo.co.jp/construction/filmstructure/hanedaairportterminal2/）
| 使用製品 | ETFE500μ（印刷＋PTFE・不燃膜） |
|---|---|
| 天井面積 | 6,474㎡ |
| 工期 | 記載なし |
| 天井の高さ | 記載なし |
東京国際空港（羽田）第２ターミナル国際線施設の増築にあたり、ETFE500μを大規模膜建築に採用した事例です。万が一屋根が落下しても人命を優先できるよう、クッションタイプを採用することで既存フレームへの荷重を軽減しています。ETFEに印刷を施すことで日射遮蔽と省エネルギー性を両立させ、耐火性能を確保するためにハイブリッド膜構造を採用するなど、意匠性と機能性を高いレベルで両立させた大規模膜天井です。

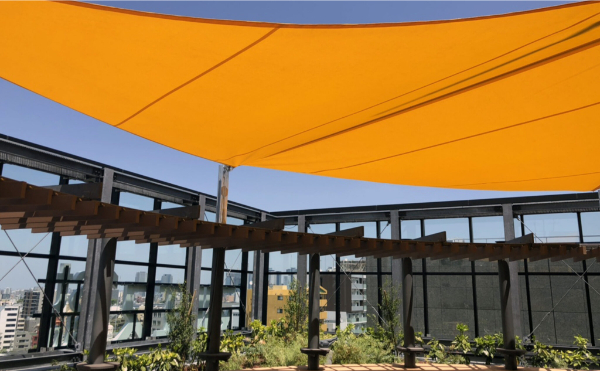

開閉自在で快適な日かげ空間を演出
（https://kyoritsukogyo.co.jp/construction/shadestructure/marusufirstbuilding/）
| 使用製品 | KFシェード |
|---|---|
| 天井面積 | 30㎡ |
| 工期 | 記載なし |
| 天井の高さ | 記載なし |
東京都渋谷区の合同会社丸エスが手がけるマルエスファーストビルの屋上庭園に新築設置された、開閉式の日よけ膜天井です。利用者自身が手動で開閉操作できる仕様となっており、天候や用途に合わせて簡易かつ短時間に日かげ空間を作り出すことができます。屋上という限られたスペースでも導入しやすいコンパクトな規模ながら、快適な屋外滞在空間を演出する製品として活用されています。

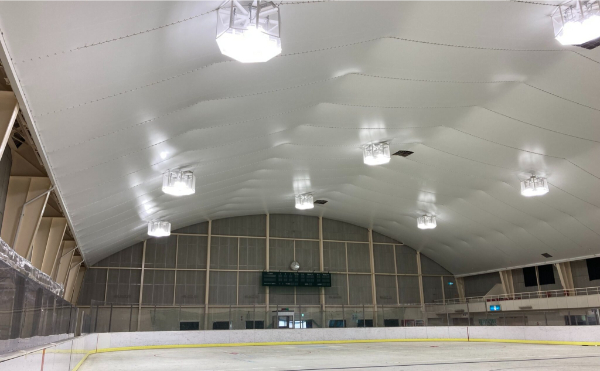

大空間を美しく彩る不燃膜天井
（https://kyoritsukogyo.co.jp/construction/tension/imaichi-icerink/）
| 使用製品 | 不燃膜材（膜天井テンションタイプ） |
|---|---|
| 天井面積 | 2,877㎡ |
| 工期 | 記載なし |
| 天井の高さ | 記載なし |
栃木県日光市にある今市青少年スポーツセンター屋内スケートリンクの改修工事にあわせて設置された膜天井です。テンションタイプの不燃膜材を用いることで、氷を扱う低温多湿な競技施設環境にも対応しながら、広い天井面をすっきりと見せるデザイン性を実現しています。大空間の屋内スポーツ施設における膜天井活用の一例です。

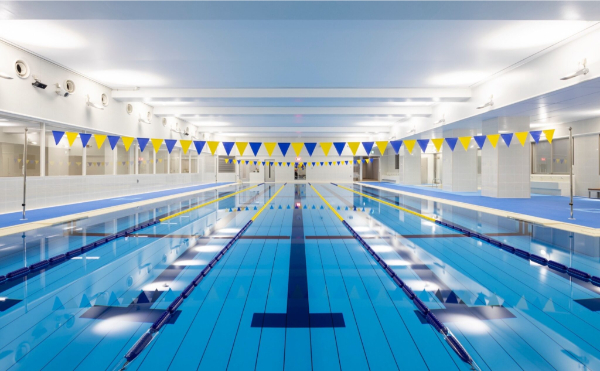

高湿度環境でも快適な明るいプール天井
（https://kyoritsukogyo.co.jp/construction/tension/sakamoto-elementaryschool-pool/）
| 使用製品 | 不燃膜（膜天井テンションタイプ） |
|---|---|
| 天井面積 | 353㎡ |
| 工期 | 記載なし |
| 天井の高さ | 記載なし |
東京都中央区にある阪本小学校プール施設の改築にともない採用された膜天井です。プールという高湿度環境に適した不燃膜を用いたテンションタイプの膜天井を採用することで、耐久性を確保しつつ明るく開放的な室内空間を演出しています。学校施設のプールという公共性の高い空間においても、膜天井が快適な環境づくりに貢献している事例です。
企業情報
| 会社名 | 協立工業株式会社 |
|---|---|
| 本社所在地 | 東京都中央区築地3-1-10 Shinto GINZAEAST 5F |
| 電話番号 | 03-6264-0070 |
| 公式HP | https://kyoritsukogyo.co.jp/ |
